Dans le monde de la mécanique et de l’hydraulique, le joint torique hydraulique joue un rôle crucial. Il assure l’étanchéité des systèmes, prévenant ainsi les fuites de fluides qui pourraient entraîner des dysfonctionnements ou des dommages.
Cependant, choisir le bon joint torique pour votre application spécifique peut s’avérer complexe. Ce guide détaillé vous aidera à comprendre les éléments essentiels à considérer pour faire le choix optimal.

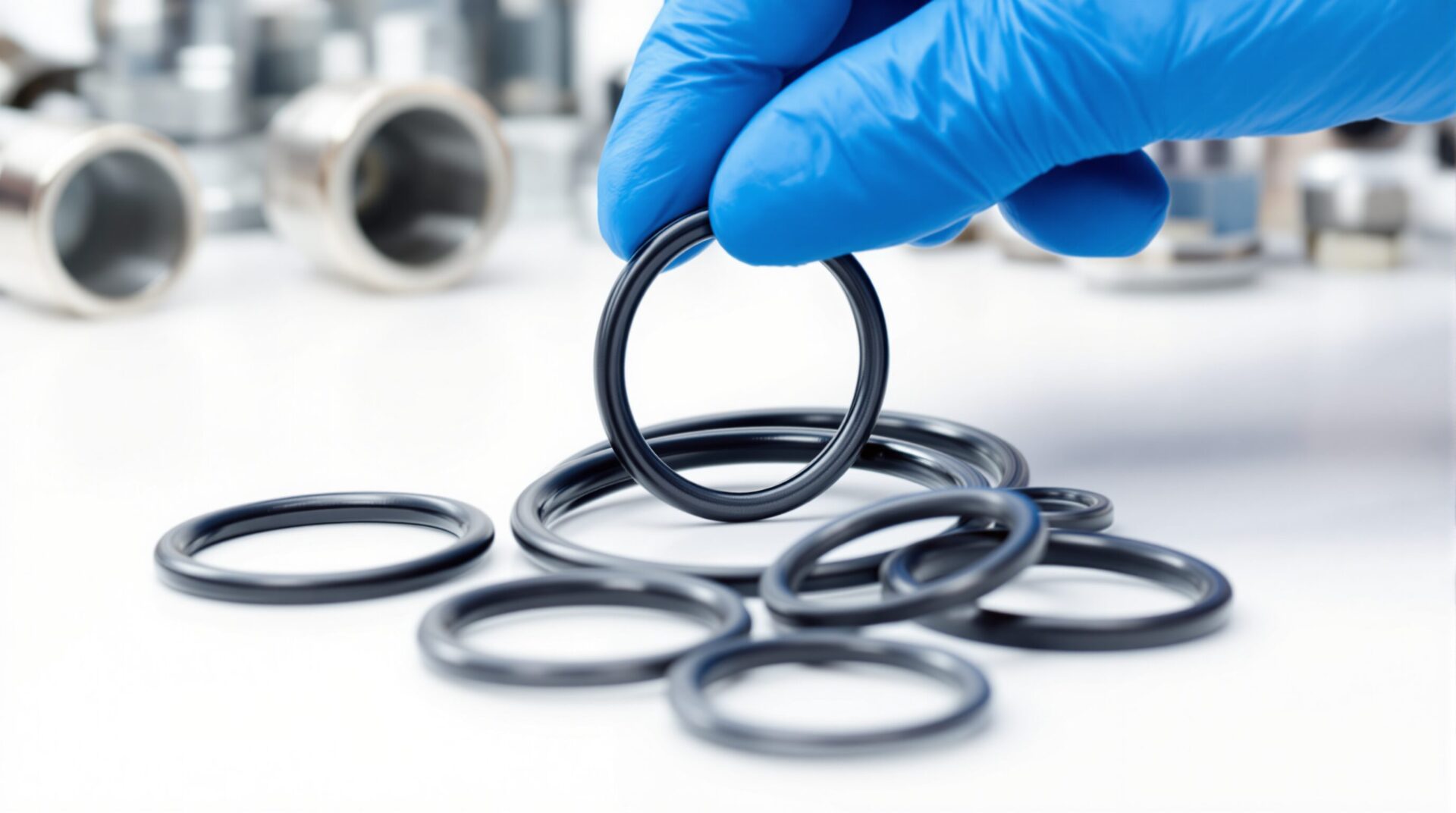

Qu’est-ce qu’un joint torique hydraulique ?
Un joint torique hydraulique est un anneau en forme de « O » utilisé pour créer une barrière étanche entre deux surfaces. Généralement fabriqué en élastomère, un matériau flexible et élastique, il est conçu pour contenir des fluides sous pression. L’efficacité d’un joint torique dépend en grande partie de la précision de son adaptation aux surfaces qu’il est censé sceller.
Le joint torique hydraulique est un élément d’étanchéité en forme d’anneau circulaire, utilisé pour empêcher les fuites de fluide dans les systèmes hydrauliques. Il est conçu pour résister à des pressions élevées, des mouvements mécaniques et à des fluides parfois agressifs comme l’huile hydraulique, les liquides synthétiques ou les fluides à base d’eau.
Le joint torique est inséré dans une rainure spécialement usinée entre deux pièces mécaniques. Lorsque celles-ci sont assemblées, le joint est comprimé, créant ainsi une barrière étanche. Il fonctionne à la fois en statique (sans mouvement entre les pièces) ou en dynamique (par exemple dans un vérin hydraulique ou une pompe).
L’Importance du matériau dans le choix d’un joint torique
Le choix du matériau est primordial. Les joints toriques sont disponibles dans une variété de matériaux, chacun adapté à des conditions spécifiques de température, de pression et de type de fluide.
Par exemple, le Nitrile (NBR) est idéal pour les huiles hydrauliques et les applications à température modérée, tandis que le Viton (FKM) résiste mieux aux températures élevées et aux fluides chimiques agressifs. Choisir un matériau inapproprié peut entraîner une dégradation rapide du joint et des fuites indésirables.
Dimensions et tolérance : Pourquoi sont-elles cruciales ?
Les dimensions exactes du joint torique sont essentielles pour garantir une étanchéité efficace. Cela inclut le diamètre intérieur, le diamètre extérieur et l’épaisseur de la section transversale. Chaque application peut nécessiter des dimensions spécifiques pour assurer que le joint reste en place sous pression.
Les tolérances dimensionnelles doivent être respectées minutieusement pour éviter tout jeu ou compression excessive, qui pourraient compromettre l’intégrité du joint.
Pression et température : comment influencent-elles le choix du joint ?
Les conditions de pression et de température de votre application influencent directement le choix du joint torique. Un joint conçu pour fonctionner à basse pression peut échouer sous des conditions de pression plus élevées.
De même, les matériaux qui se comportent bien à température ambiante peuvent se ramollir ou durcir à des températures extrêmes. Il est donc crucial d’évaluer les conditions opérationnelles avant de sélectionner un joint torique.
